Konfigurasi VOIP

Disusun oleh :

Alfeus Dwiky (01)

Amanda Oktaviyani (02)

Fitri Nur Rahmawati (11)

Reva Rosilawati K. D. (23)

XI TKJ B

SMK NEGERI 2 KLATEN

2015 / 2016

I.   JUDUL
     Konfigurasi VoIP (Trixbox) dengan menggunakan kabel LAN

II. TUJUAN
     - Untuk mempelajari bagaimana cara mengkonfigurasi server VoIP pada Trixbox
     - Mampu mengkonfigurasi aplikasi trixbox sebagai server.
     - Mampu menggunakan 2 laptop sebagai client
     - Agar dapat mengaplikasikan VoIP dalam Trixbox dan juga menggunakan Zoipper .

III. ALAT DAN BAHAN
     - PC (Personal Computer)
     - 2 Laptop
     - Switch
     - Kabel UTP
     - Headphone

IV. LANDASAN TEORI
     Trixbox adalah sebuah VoIP server yang dbuat menjadi satu dengan system operasi yaitu Lnux CentOS. Trixbox bersifat Open Source, artinya setiap orang dapat mengetahui source code programnya dan dapat diperoleh secara gratis. Trixbox terdiri dari komponen – komponen sebagai berikut :
     · System operasi         : CentOS Linux
     · Database               : MySQL
     · VoIP                   : Asterisk
     · Tampilan GUI           : FreePBX

     Selain komponen – komponen diatas Trixbox juga memiliki beberapa fitur – fitur yang sangat mendukung perkembangan VoIP dengan menggunakan software softswitch Trixbox. Adapun fitur – fitur dalam software softswitch Trixbox adalah sebagai berikut:
     · AMP (Asterisk Management Portal) fitur ini adalah sebuah fitur yang sangat luar biasa, karena dengan fitur ini konfigurasi dapat dilakukan lewat interface web tanpa harus mengedit file konfigurasi.
     · ARI (Asterisk Recording Interface) fitur ini berfungsi untuk menyimpan percakapan baik percakapan keluar (outgoing) maupun percakapan kedalam (incoming).
     · Flash Operator Panel merupakan sebuah fitur yang berguna untuk monitor semua extensi secara real time berbasis web.
     · Fax Support (SpanDSP) merupakan sebuah fitur yang memperbolejhkan Asterik untuk menerima Fax.

     Trixbox dapat diinstal di komputer biasa, tidak harus komputer server. Untuk komputer biasa kebutuhan minimal untuk dapat menginstall Trixbox yaitu sebagai berikut:
     · Pentium II 350 MHz
     · Memori 256 MB
     · Harddisk dengan ruang kosong minimal 4 GB
     · LAN card 10/100 Mbps
     · CD-ROM

V.   LANGKAH KERJA
     1. Pertama kita install trixbox didalam virtualbox . penginstalan trixbox dalam virtualbox pada umumnya sama dengan cara penginstalan sistem operasi lainnya didalam virtualbox . setelah selesai maka tampilan awalan sebuah trixbox adalah seperti pada gambar dibawah ini :

2. Kemudian klik enter , pilih layot keyboard , klik oke

3. Selanjutnya pilih time zonenya , klik oke

4. Kemudian kita isikan password root trixbox , klik oke

5. Kemudian kita tunggu proses penginstalannya

6. Setelah itu kita hilangkan centang pada perangkat nya , lalu kita lakukan reset ,setelah itu trixbox sudah dapat digunakan , lihat seperti pada gambar dibawah ini :

7. Selanjutnya kita atur networknya dengan menggunakan 2 adapter

8. Selanjutnya akan masuk pada login pada trixbox , masukkan trixbox1 login dan passwordnya :

9. Setelah kita telah bisa masuk pada trixboxnya , kita akan melakukan suatu konfigarasinya . ketikkan perintahnya seperti ini system-config-network-tui kemudian enter , lihat pada gambar dibawah ini

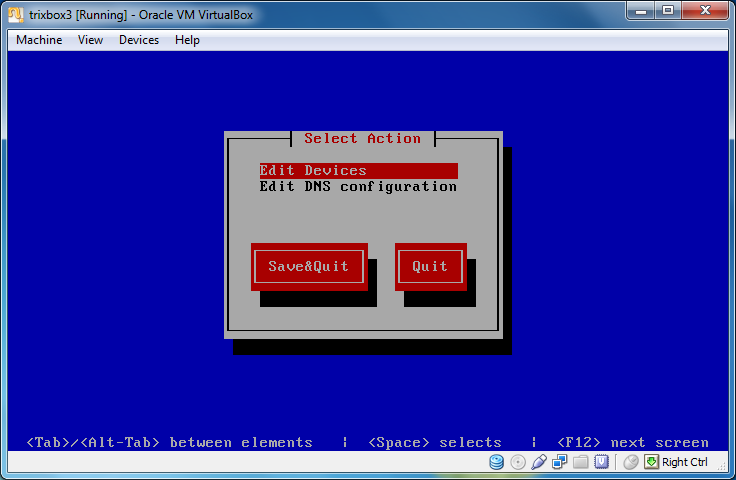

10. Selanjutnya akan melakukan konfigurasi seperti berikut pilih edit device , lalu kita enter :

11. Kemudian kita melanjutkan konfigurasinya pada eth0 , lalu enter

12. Selanjutnya kita masukkan Ipnya , lalu pilih oke

13. Selanjutnya kita konfigurasi pada eth1

14. Konfigurasi Ipnya , lihat pada gambar dibawah ini

15. Kemudian akan kembali lagi , kita melakukan konfigurasi lagi dengan pilih edit DNS configuration .

16. Konfigurasi Ipnya , lihat pada gambar dibawah ini :

17. Setelah semua telah dikonfigurasi , kemudian kita restart

18. Langkah berikutnya kita cek IP nya , ketikkan Ifconfig

19. Langkah selanjutnya adalah kita menginstall aplikasi Zoiper , setelah aplikasi Zoiper sudah terinstal dengan baik , kita lanjut dengan melakukan konfigurasi IP client agar kita bisa terkoneksi dengan IP server .

20. Setelah kita mengkonfigurasi IP client , selanjutnya kita lanjut dengan konfigurasi VoIP yang ada TrixBox . kita masuk di browser dan ktikan IP yang telah kita setting tadi . lihat pada gambar dibawah ini :

21. Authentication Required untuk memasukkan Username dan password . kita isi username dengan maint dan passwordnya (password dari konfigurasi sebelumnya) .
